El papel de la informática industrial en cada enlace
1. Captura de imagen: generalmente, es una cámara de puerto de red y una cámara USB. Cuanto mayor sea la velocidad de la interfaz y el ancho de banda, mayor será el límite superior de los píxeles y fotogramas de imagen capturados. (la mayoría utiliza USB 3.0 y chips Intel 1g, 2.5G y 10g)
2. Análisis visual: analizar imágenes capturadas. Cuanto más altos sean los píxeles de imagen, más puntos de análisis y mayor será la demanda de GPU y tarjeta gráfica. En el mismo caso, cuanto mayor sea el rendimiento de la tarjeta gráfica, más rápida será la velocidad de análisis. (la tarjeta gráfica independiente se utiliza generalmente para equipos de detección de alta velocidad)
3. Separación de pistas: generalmente, los problemas detectados se separan según los diferentes atributos. Por ejemplo, si la comida solo está vacía y no hay artículos, se filtra por el fuerte viento. Generalmente, el puerto serie envía la señal de cierre del switch o conecta el PLC para operaciones más complicadas.
Ejemplos de uso real:

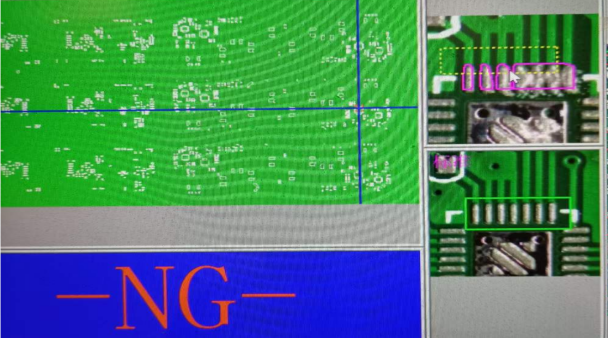

Detección del efecto de estaño SMT
A través del análisis y la comparación con la imagen establecida, se encuentra que la placa de circuito con efecto de carga de estaño que no se ajusta al estándar tendrá un error ng. En este paso, el brazo robótico lo quitará automáticamente o fluirá hacia el puesto de reparación en el siguiente paso, y será manejado por el personal de reparación. En el caso de baja automatización, alguien abrirá la cubierta y quitará la placa pcb, y luego presionará iniciar para continuar la producción.
Detección de aplicador de película de retroiluminación:
La película de retroiluminación del teléfono móvil es pegada por el manipulador a través del puerto de red o USB para atrapar el objeto real, y luego se lleva a cabo el análisis. Después de confirmar que las posiciones del material son correctas, se ingresa el siguiente paso de combinación, y luego la cámara captura la película para asegurarse de que la pasta sea consistente y fluya hacia el siguiente paso;
Estos son relativamente complicados, el número de marcos de imágenes leídos no es grande y la capacidad de procesamiento de gráficos requerida no es alta. Básicamente, la mayoría de las interfaces de máquina pueden cumplir con los estándares.
Equipo de prueba de componentes:
Este tipo de detección es rápida. Decenas o incluso cientos de piezas se detectan cada segundo. El número de píxeles leídos no es alto, el número de fotogramas es muy alto y no hay pérdida de fotogramas. Este tipo de detección requiere interfaces de red relativamente altas. Generalmente, se utilizan tarjetas de red Intel gigabit. Sin embargo, con la mejora de la velocidad del equipo, los requisitos para capturar imágenes y procesar imágenes de la interfaz de red también son mayores. Entonces debemos mantenernos al día con el mercado y actualizarnos.
